1.產品簡介

在這一領域傳統的避雷針已起不到足夠的保護作用。SPD(浪涌保護器)作為雷電防護技術的重要組成部分，尤其在電源浪涌抑制方面有著不可或缺的作用，其作用是把竄入電力線、信號傳輸線的瞬時過電壓限制在設備或系統所能承受的電壓范圍內，或?qū)?qiáng)大的雷電流泄流入地，保護被保護的設備或系統不受沖擊。
1.2 使用意義
這些SPD在線長時間運行，在雷電沖擊和自然老化的作用下，其性能將逐漸下降甚至失效。如不能及時預防或排除失效的SPD，將對配電系統帶來嚴重影響。因此，對于SPD運行狀態及其安裝環境的雷電沖擊情況和壽命評估也是一項極其重要的工作當前SPD安裝地點分散，難于統一監測其運行及壽命。為了避免或減輕雷電災害損失，加強雷電的監測及其防護成為了首要的任務。
在智能化建筑概念不斷推廣的背景下，希望SPD能納入電氣監測系統，作為電氣安全的一部分，但隨著SPD安裝數量的增加無法安排人工實時監控每一個SPD。這就要求這套系統能自動監測每個SPD遭受雷擊浪涌的時間、沖擊電流大小及SPD的剩余壽命，并最終匯總傳輸?shù)饺藱C(jī)交互終端，方便儲存、查詢數據。通過人機交互界面，可清楚查詢各SPD狀態，及其承受過的浪涌雷擊情況，自動評估剩余壽命，為SPD的良好運行提供可靠數據，保證建筑物的配電系統及電子信息系統安全運行。智能SPD壽命監測系統，通過現代組網及通信技術，實現了SPD的壽命評估和智能管理化，SPD智能化是未來的電涌保護器發展方向，與建筑物的其他智能系統相連，最終實現更好的保護及維護效果。
1.3 應用場所
新型智能建筑(星級酒店、醫院、銀行、高檔辦公樓等)。
高速公路、大型交通樞紐、航站樓等。
帶中央監控的工廠或站場等。
1.4 技術原理
對于SPD的壽命指示方面，國內外常見的有兩種方式:機械脫扣裝置，當SPD雷擊損壞或自然老化損壞時，其MOV本體發熱，使得連接部分低溫焊錫融化，然后通過一套機械彈力脫扣裝置，使得SPD脫離配電系統，同時提供失效標示或通過遙信接點通知遠程系統告警，避免故障擴大，
溫度保險絲脫扣裝置，其原理也是通過MOV本體發熱，使得溫度保險絲動作，使SPD脫離配電系統
這些監測方法都需要投入專人，而且受時間和地域限制。同時無論以上哪種方式都是在MOV失效損壞后才能提供警示，并不能提前預測評估SPD的使用壽命。所以一套能實時監測和預測SPD壽命的雷擊浪涌監測系統將可以有效解決這些問題，通過雷擊浪涌的沖擊電流并結合其安裝監測位置，可以有效判斷雷電流的入侵方式和能量大小，為進一步加強浪涌保護功能提供直接數據不斷完善整體防雷效果。

原理實現如下:

1.6 產品特點
該產品具有以下特點:
◇ 可靠性高:
采用超寬輸入電壓電源供電，內部工業級芯片，采用專業脈沖電流捕捉線圈，降低損耗并被配備高速AD轉換芯片。傳輸通信全隔離電路，確保模塊安全運行。
◇ 實時報警:
采用在線監測，實時報警設計。當節點遭受浪涌沖擊時，主動記錄事件時間、節點地址和電流幅值等信息并馬上評估SPD剩余壽命指標，傳輸?shù)奖O(jiān)控中心顯示或報警。
◇ 功能齊全
系統可監測SPD的運行狀態，帶LED面板壽命顯示，可以統計雷擊次數和還原電流波形幅值，可單獨設置壽命報警下限，可設置SPD漏電流超限報警值。使用戶及時發現損壞節點，并通過中心監控軟件生成各類記錄報表，給SPD管理提供數據支持。
◇ 集中管理
每個監測節點上的SPD狀態、剩余壽命、漏電流值等都可以在監控中心上顯示并實時監測。免去每年的巡檢工作，節省大量的人力物力。
◇ 無線傳輸
每個監測節點上的SPD壽命監測模塊的數據，可通過無線傳輸模塊傳輸?shù)奖O(jiān)控中心，無線傳輸模塊可替代RS485總線，而無需布線，節約布線成本。

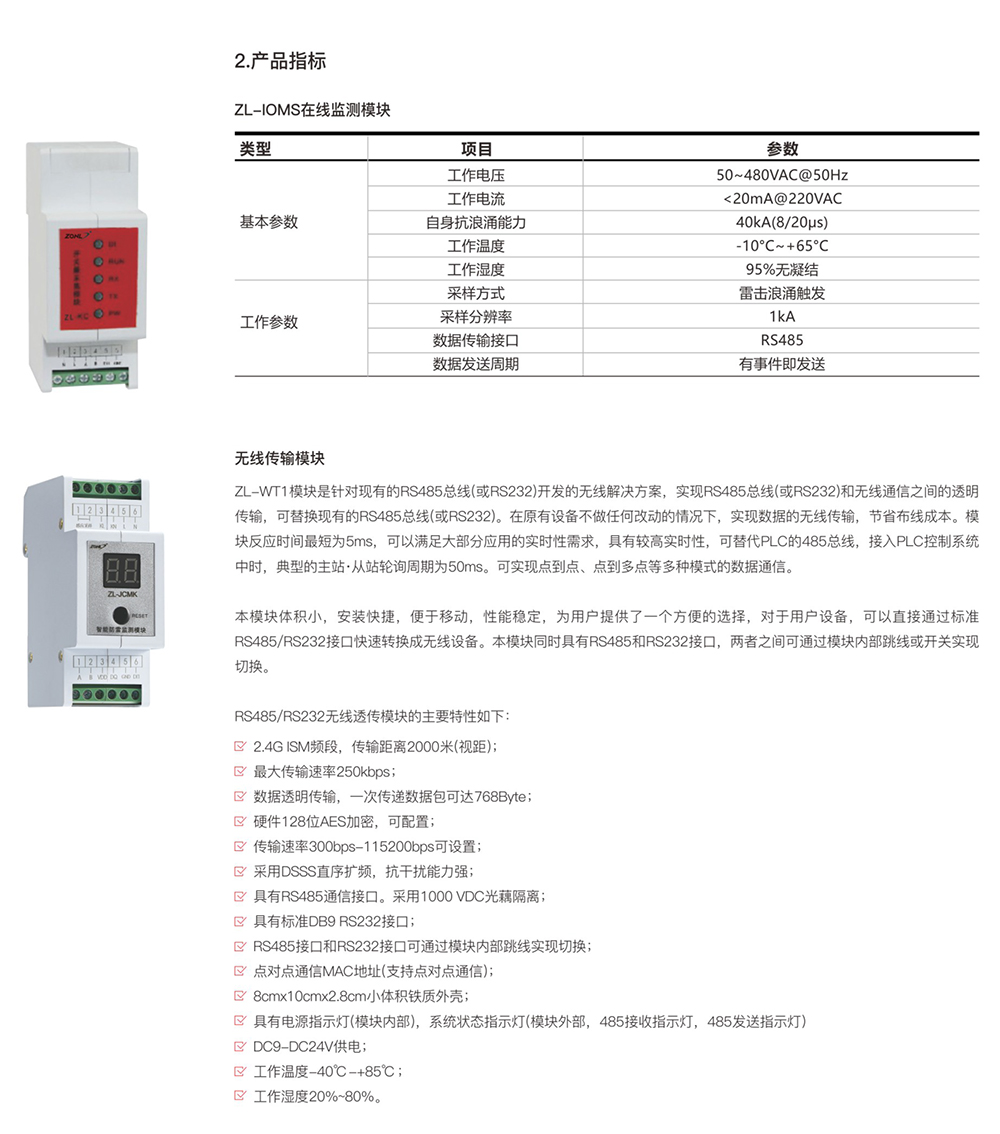

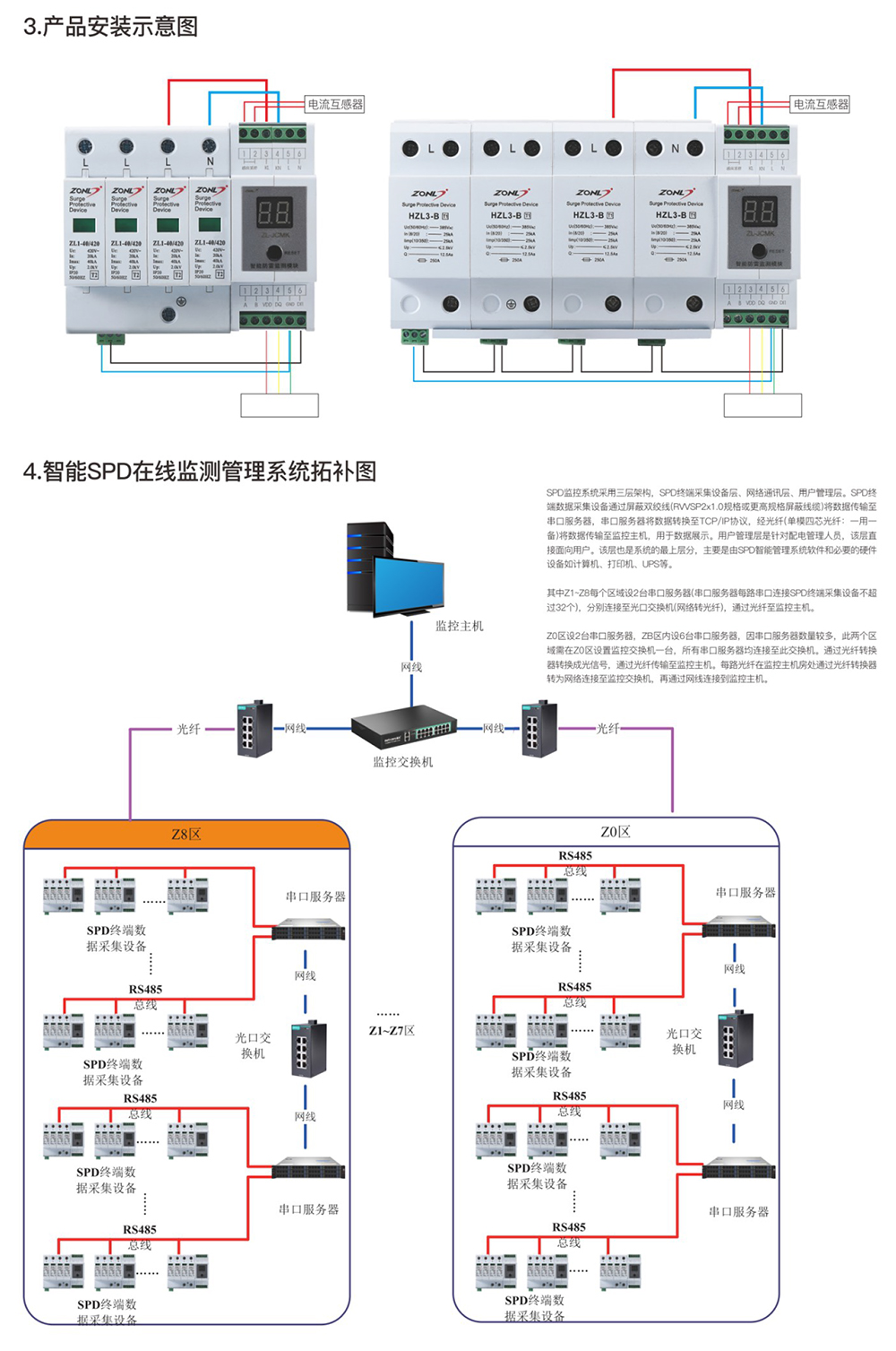

1.7 系統組成
智能SPD在線監測管理系統包括
SPD終端采集設備、組網通訊設備、監控中心設備和SPD壽命智能監控管理軟件等。
1、終端采集設備與SPD串聯安裝，使其泄放電流通過采集設備的感應線圈。設備帶有光耦遙信接口，用于連接SPD的失效狀態輸出。帶有通信接口用于組網傳輸，面板上以集成LED顯示器件，可直接觀察所連接SPD的評估剩余壽命。
2、組網通信，終端采集設備帶有RS485總線接口，在節點不多的情況下可直接通過星形結構組網。如節點較多，結構較復雜可通過RS485總線集線器合理布局連接，最終通過RS232轉接器把RS485信號轉換成電腦適配信號，接入終端電腦。
3、監控管理中心設備，通過相應的監測軟件對整個系統進行全面圖形化的智能監測?？筛鶕?jù)現場的終端配置情況，詳細設置監控軟件，使其對應安裝位置，在SPD出現失效或其他狀況時，可方便定位查詢。
